Linienscanner

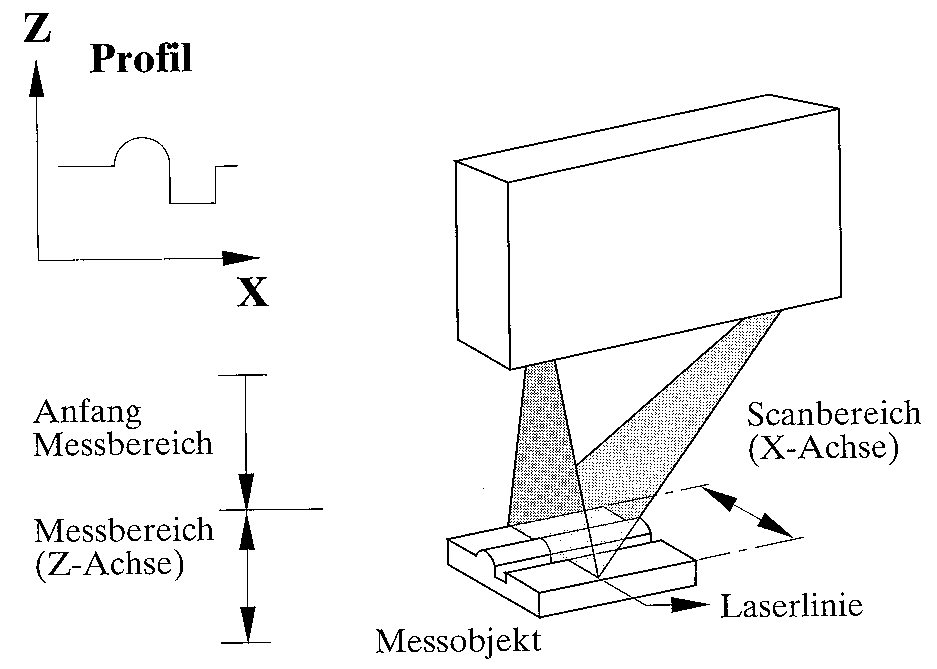

Der Laser-Scanner wird zur 2-dimensionalen Erfassung von Höhenprofilen eingesetzt. Hierzu wird eine Laserlinie
auf das Messobjekt projiziert und durch Triangulation der Abstand zur Objektoberfläche vermessen.

Die Laserlinie wird von einer gepulsten Laserdiode und einer Linienoptik erzeugt. Die vom Messobjekt diffus
reflektierte Lichtenergie der Laserlinie wird von einem CCD-Array erfasst. Dabei bewirkt die unterschiedliche
Höhenkontur des Objektes eine Auslenkung der Laserlinie. Diese Auslenkung wird trigonometrisch korrigiert
und ausgewertet. Neben der Höhenprofilinformation (z-Achse) wird auch die jeweilige Position des Abtastpunktes
auf der Laserlinie (x-Achse) vom Laser-Scanner bereitgestellt.

Das Ergebnis ist die Objektkontur an der Messstelle. Ein kompletter Scan steht alle 20 ms mit 283 Messpunkten
oder alle 40 ms mit 566 Messpunkten zur Verfügung.





Technische Daten:

Messbereiche z                [mm]            8 - 1200
Scanbereich x                  [mm]             5 - 600
Arbeitsabstand                 [mm]           29 - 900
Auflösung z                      [µm]            30 - 3000
Auflösung x                      [µm]            30 - 2000
Laser Wellenlänge            [nm]               670
Laserklasse                                            2
Messrate, wählbar            [Scans/s]      25; 50
